75 ओम कार्बन सुरक्षा प्रिंटिंग स्याही सर्किट बोर्ड के लिए चांदी रंग

सब्सट्रेट:

स्क्रीन प्रिंटिंग कंडक्टिव कार्बन इंक विभिन्न इलेक्ट्रॉनिक मेम्ब्रेन स्विच के लिए विस्तृत श्रृंखला, उपचारित और अनुपचारित पॉलिएस्टर सब्सट्रेट, विशेष रूप से संसाधित पॉलिएस्टर इंक जो पहले पावर के अच्छे से जुड़ा हुआ है, जैसे यूवी इंक और इंक कैरेक्टर इंसुलेशन। इसका उपयोग अन्य सब्सट्रेट्स पर भी किया जा सकता है, जैसे पॉलीमाइड, पीवीसी, पीईटी, पीसी, एबीएस, रिजिड पीसीबी सब्सट्रेट, सर्किट बोर्ड या इसी तरह के;

प्रिंटिंग उपकरण:

स्क्रीन प्रिंटिंग कंडक्टिव कार्बन इंक फिल्म के वजन को निर्धारित करने के लिए कंडक्टिव, 250 मेश-300 मेश कृत्रिम नेट का उपयोग किया जा सकता है, लेकिन प्रतिरोध नेटवर्क के उद्देश्य के साथ बदल जाएगा, और पॉलिएस्टर मेश के साथ संबंधित खुरचनी से अधिक अच्छे परिणाम प्राप्त होते हैं।

कंडक्टिव कार्बन इंक अधिकांश मामलों में सीधे उपयोग किया जा सकता है, यदि आप चिपचिपाहट को कम करना चाहते हैं, तो थोड़ा थिनर जोड़ा जा सकता है, लेकिन 5% से अधिक नहीं, अन्यथा यह सूखे वजन को कम करेगा, प्रतिरोध में सुधार करेगा।

सुखाने: 130 ℃ 5-15 मिनट

बचत: 25℃

टिप: कृपया इस इंक का उपयोग करने से पहले लगभग 10 मिनट तक मिलाएं।

1. भौतिक-रासायनिक और विद्युत परीक्षण विनिर्देश

तालिका

2. संगत प्रिंटिंग-विधि त्वरित-लुकअप और सब्सट्रेट संगतता

प्रिंटिंग-विधि संगतता

तालिका

सब्सट्रेट संगतता सूची

तालिका

3. पैकेजिंग विनिर्देश चयन गाइड (1 किग्रा / 5 किग्रा /18 किग्रा), भंडारण और शेल्फ-लाइफ

तालिका

भंडारण की स्थिति और शेल्फ-लाइफ

तालिका

चेतावनी: यदि इंक समाप्ति तिथि से पहले अनुचित भंडारण के कारण अपरिवर्तनीय गाढ़ापन, एग्लोमरेशन या स्पष्ट फिलर स्तरीकरण दिखाता है, तो उपयोग बंद कर दें।

4. प्रतिरोध-मान मापा-डेटा तालिका (ड्राई-फिल्म मोटाई द्वारा परिवर्तनशील)

तालिका

नोट: वास्तविक प्रतिरोध स्क्रीन मेश, स्क्वीजी दबाव, ओवन एयर-फ्लो और सब्सट्रेट सतह ऊर्जा से भी प्रभावित होगा; उत्पादन-पूर्व परीक्षण अनिवार्य है।

5. पूर्ण एंटी-फोर्जरी डिटेक्शन निर्देश (नग्न-आंख / यूवी / आईआर / चुंबकीय / विद्युत-परीक्षण)

यह YT-581 सिल्वर-कार्बन इंक मुख्य रूप से एक कंडक्टिव कार्यात्मक इंक है। इसका उपयोग कंडक्टिव-सर्किट एंटी-फोर्जरी मार्क्स (सर्किट-टाइप सिक्योरिटी लेबल) के लिए किया जा सकता है।

1. नग्न-आंख (दिन का प्रकाश): सिल्वर-मेटैलिक ग्रे दिखाई देने वाला ट्रेस; सिल्वर-ग्रे पैटर्न सीधे देखा जा सकता है, पूरी तरह से अदृश्य गुप्त इंक नहीं।
2. यूवी-लाइट डिटेक्शन: मानक फॉर्मूला में कोई यूवी-फ्लोरोसेंट गुण नहीं है। कस्टम-फॉर्मूला द्वारा यूवी-फ्लोरोसेंट डुअल-फंक्शन उपलब्ध है।
3. इन्फ्रारेड आईआर डिटेक्शन: मानक संस्करण में कोई विशेष आईआर-अवशोषित / आईआर-रिफ्लेक्ट सुविधा नहीं है; आईआर-प्रतिक्रिया को अनुकूलित किया जा सकता है।
4. चुंबकीय डिटेक्शन: मानक सिल्वर-कार्बन फॉर्मूला में शून्य-चुंबकीय पाउडर होता है; चुंबकीय डिटेक्टर को ट्रिगर नहीं कर सकता; कस्टम सुरक्षा ग्रेड के लिए चुंबकीय-फिलर एडिटिव उपलब्ध है।
5. मुख्य सुरक्षा डिटेक्शन - विद्युत-प्रतिरोध परीक्षण (प्राथमिक प्रमाणीकरण): प्रिंटेड ट्रेस के शीट-प्रतिरोध को मापने के लिए मल्टीमीटर / प्रतिरोध-डिटेक्टर का उपयोग करें; प्रामाणिक निशान लगभग 75 Ω/sq का प्रतिरोध मान दिखाता है; एंटी-फोर्जरी विकल्प इंक पूरी तरह से भिन्न प्रतिरोध डेटा दिखाएगा।

सुरक्षा-टिप: उच्च-स्तरीय सुरक्षा परियोजनाओं के लिए, बहु-स्तरीय एंटी-फोर्जरी सिस्टम बनाने के लिए इस कंडक्टिव-इंक को माइक्रो-प्रिंटिंग या ओवीआई ऑप्टिकल-वैरिएबल इंक के साथ मिलाएं।

6. अनुप्रयोग परिदृश्य और वास्तविक-मामला प्रदर्शन

1. फ्लेक्सिबल मेम्ब्रेन-स्विच इलेक्ट्रॉनिक्स: घरेलू उपकरण मेम्ब्रेन कीपैड, टच-सेंसर प्रिंटेड-सर्किट।
2. प्रिंटेड फ्लेक्सिबल-सेंसर और इलेक्ट्रॉनिक-लेबल: स्मार्ट पैकेजिंग के लिए कम-पावर फ्लेक्सिबल सेंसर।
3. कंडक्टिव-टाइप एंटी-फोर्जरी लेबल: उच्च-मूल्य वाले कॉस्मेटिक-पैकेजिंग पर विशेष सुरक्षा टैग प्रतिरोध-परीक्षण उपकरण द्वारा सत्यापित (उच्च-मूल्य वाले सामान ब्रांड-सुरक्षा के लिए)।
4. प्रमाणपत्र और दस्तावेज़ सहायक सुरक्षा चिह्न: प्रमाणपत्रों के अंदर एम्बेडेड कंडक्टिव ट्रेस; मल्टीमीटर प्रतिरोध-माप के माध्यम से प्रामाणिकता सत्यापित।

नोट: बैंकनोट-ग्रेड मुद्रा मुद्रण के लिए उपयुक्त नहीं है; मेम्ब्रेन-स्विच, फ्लेक्सिबल-सर्किट और ब्रांड-सुरक्षा-लेबल के लिए डिज़ाइन किया गया है।

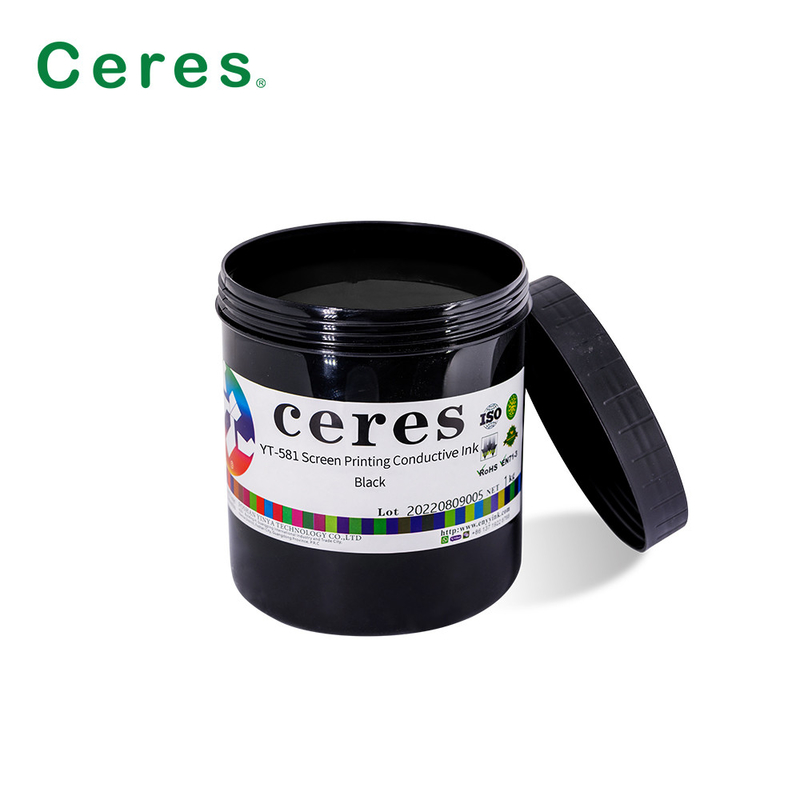

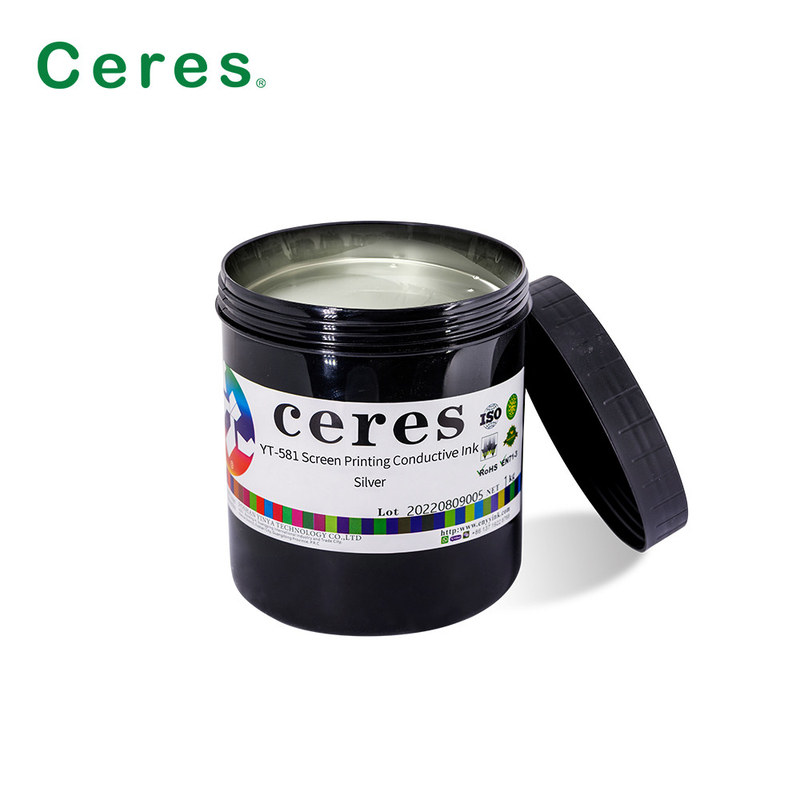

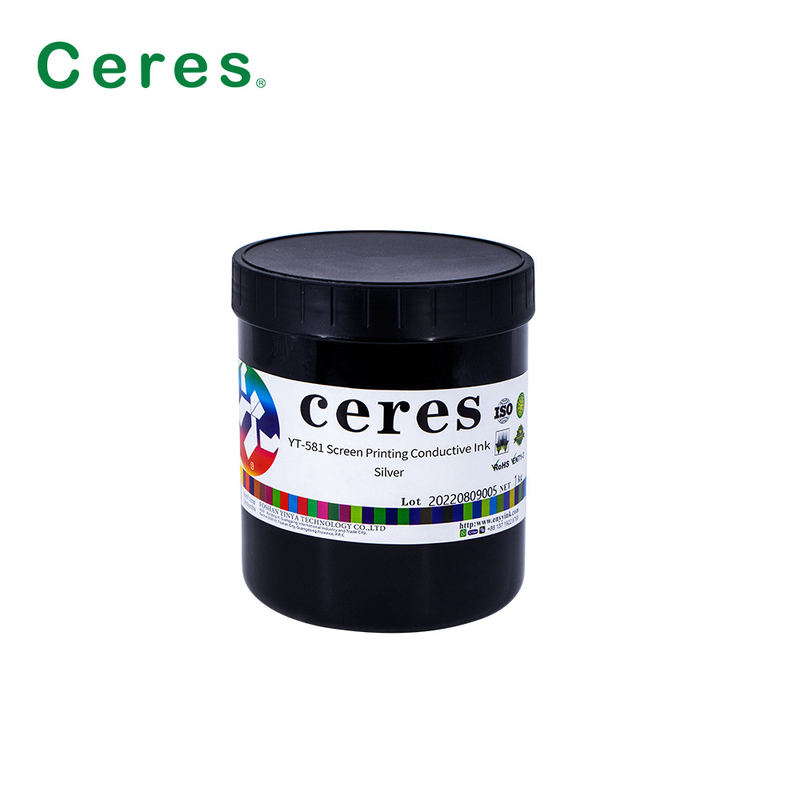

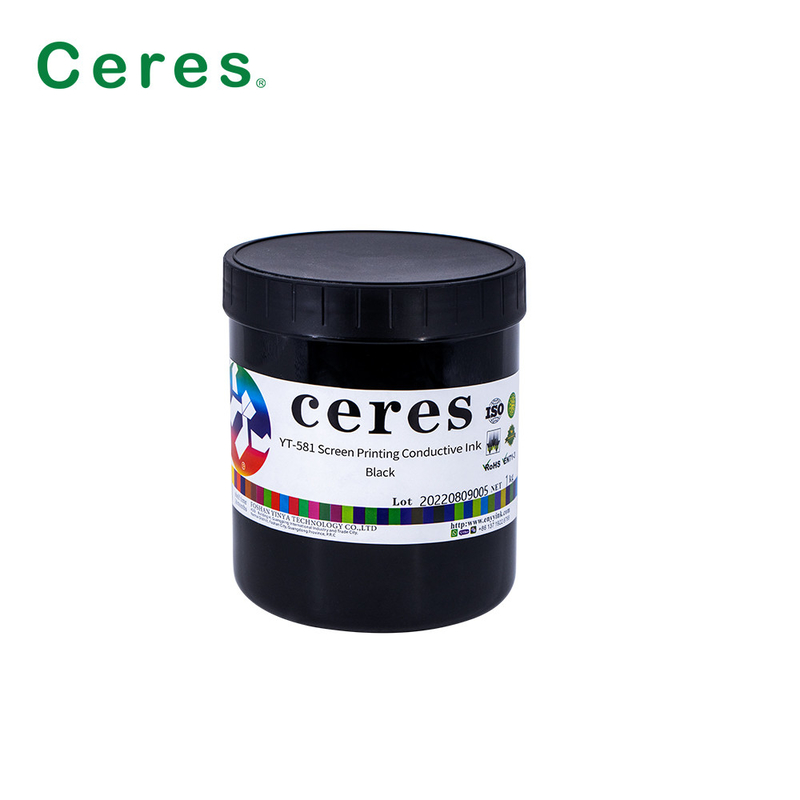

7. उत्पाद वास्तविक-शॉट तस्वीरें और पैकेज चित्र नोट्स (≥5 छवियां)

8. एफएक्यू अक्सर पूछे जाने वाले प्रश्न

Q1: एमओक्यू क्या है? ए: न्यूनतम आदेश मात्रा 1 किग्रा है। प्रेस परीक्षण के लिए छोटे-बैच परीक्षण नमूना उपलब्ध है; नमूना भाड़ा ग्राहक द्वारा वहन किया जाता है।

Q2: डिलीवरी लीड-टाइम क्या है? ए: स्टॉक माल: भुगतान की पुष्टि के बाद 3 कार्य-दिवसों के भीतर शिप करें। कस्टम-फॉर्मूला / OEM निजी-लेबल माल: 14-18 कार्य-दिवस।

Q3: आप कौन सी अनुकूलन सेवा प्रदान कर सकते हैं? ए: लक्ष्य शीट-प्रतिरोध मान समायोजित करें; यूवी-फ्लोरोसेंट / चुंबकीय / आईआर-प्रतिक्रियाशील कार्यात्मक घटक जोड़ें; OEM निजी-लेबल स्टिकर और कस्टम कार्टन-पैकिंग; ब्लैक-कार्बन / सिल्वर-फिलर अनुपात ट्यूनिंग।

Q4: लॉजिस्टिक्स और शिपिंग विकल्प? ए: इंक रासायनिक तरल माल से संबंधित है। अंतर्राष्ट्रीय कूरियर: FedEx, TNT, DHL, UPS, EMS। बड़े-मात्रा थोक-आदेश समुद्री-भाड़ा या हवाई-भाड़ा चुनें। भुगतान की शर्तें: टी/टी, वेस्टर्न यूनियन, पेपैल।

Q5: मापा गया शीट-प्रतिरोध लक्ष्य 75Ω/sq से बहुत अधिक है? ए: जांचें: 1) अपर्याप्त क्योरिंग-तापमान / क्योरिंग-समय; 2) इंक थिनर के साथ ओवर-डाइल्यूटेड (>5%); 3) प्रिंटेड ड्राई-फिल्म मोटाई बहुत पतली; 4) इंक कंडक्टिव-फिलर अवसादन, प्रिंटिंग से पहले पूरी तरह से हिलाया नहीं गया। तदनुसार प्रक्रिया मापदंडों को समायोजित करें।

Q6: पीईटी सब्सट्रेट पर खराब आसंजन? ए: पुष्टि करें कि पीईटी कोरोना-उपचारित है; ओवन क्योरिंग की स्थिति जांचें; अनुशंसित स्क्रीन-मेश पैरामीटर का मिलान करें।

Q7: क्या मैं इस सिल्वर-कार्बन कंडक्टिव इंक को सामान्य स्क्रीन सीएमवाईके इंक के साथ मिला सकता हूं? ए: सख्ती से अनुशंसित नहीं है। मिश्रण कंडक्टिव-फिलर नेटवर्क को नष्ट कर देगा और प्रतिरोध में तेज वृद्धि या चालकता का पूर्ण नुकसान करेगा। यदि मिश्रण अपरिहार्य है, तो पहले पूर्ण प्रयोगशाला विद्युत-प्रदर्शन परीक्षण करें।

9. प्रतियोगी तुलना तालिका

तालिका

मुख्य बिक्री-बिंदु: YT-581 सॉल्वेंट-आधारित सिल्वर-कार्बन स्क्रीन कंडक्टिव इंक, नाममात्र 75 Ω/sq शीट-प्रतिरोध; PET, PI, PVC फ्लेक्सिबल सब्सट्रेट के लिए अच्छा आसंजन, मेम्ब्रेन-स्विच फ्लेक्सिबल-सर्किट, प्रिंटेड-सेंसर और कंडक्टिव-टाइप एंटी-फोर्जरी सिक्योरिटी-लेबल प्रिंटिंग के लिए उपयुक्त।

10. ग्राहक मामले और प्रशंसापत्र

1. दक्षिण-पूर्व-एशिया फ्लेक्सिबल-इलेक्ट्रॉनिक्स कारखाना घरेलू-उपकरण मेम्ब्रेन-स्विच कीपैड सर्किट प्रिंटिंग के लिए उपयोग किया जाता है। थर्मल क्योरिंग के बाद स्थिर प्रतिरोध मान, बड़े पैमाने पर स्क्रीन-प्रिंटिंग उत्पादन में सुसंगत प्रदर्शन।
2. मध्य-पूर्व स्मार्ट-पैकेजिंग कन्वर्टर उच्च-मूल्य वाले कॉस्मेटिक-पैकेजिंग पर कंडक्टिव एंटी-फोर्जरी सिक्योरिटी-लेबल के लिए लागू किया गया; मल्टीमीटर प्रतिरोध-डिटेक्शन द्वारा प्रामाणिकता सत्यापित।
3. दक्षिण-अमेरिका सिक्योरिटी-लेबल प्रिंटिंग-हाउस छोटे-बैच फ्लेक्सिबल-सेंसर और प्रमाणपत्र सहायक-सुरक्षा-चिह्न नौकरियों के लिए उपयुक्त; मुख्यधारा के स्क्रीन-प्रिंटिंग उपकरणों के साथ संगत।

ग्राहक वास्तविक-प्रतिक्रिया उद्धरण: "YT-581 75-ओम सिल्वर-कार्बन कंडक्टिव इंक हमें हमारे मेम्ब्रेन-स्विच और सिक्योरिटी-लेबल परियोजनाओं के लिए स्थिर शीट-प्रतिरोध प्रदर्शन प्रदान करता है। PET सब्सट्रेट पर अच्छा आसंजन, यह आयातित कंडक्टिव स्क्रीन इंक का एक विश्वसनीय लागत-प्रभावी विकल्प है।"

बुनियादी मूल-पृष्ठ उत्पाद जानकारी

उत्पत्ति का स्थान: चीन - ब्रांड का नाम: Ceres, YY - मॉडल संख्या: YT-581 - इंक का प्रकार: सॉल्वेंट-आधारित कंडक्टिव स्क्रीन-प्रिंटिंग इंक - रंग: सिल्वर / ब्लैक - MOQ: 1 किलोग्राम - पैकेज: 1 किग्रा/डिब्बा, 12 डिब्बे/कार्टन - आपूर्ति क्षमता: 1 टन प्रति माह - डिलीवरी का समय: भुगतान की पुष्टि के बाद 3 कार्य-दिवसों के भीतर - भुगतान की शर्तें: टी/टी, वेस्टर्न यूनियन, पेपैल
